.- tento model je dodávaný bez podstavce (v nabídce příslušenství)

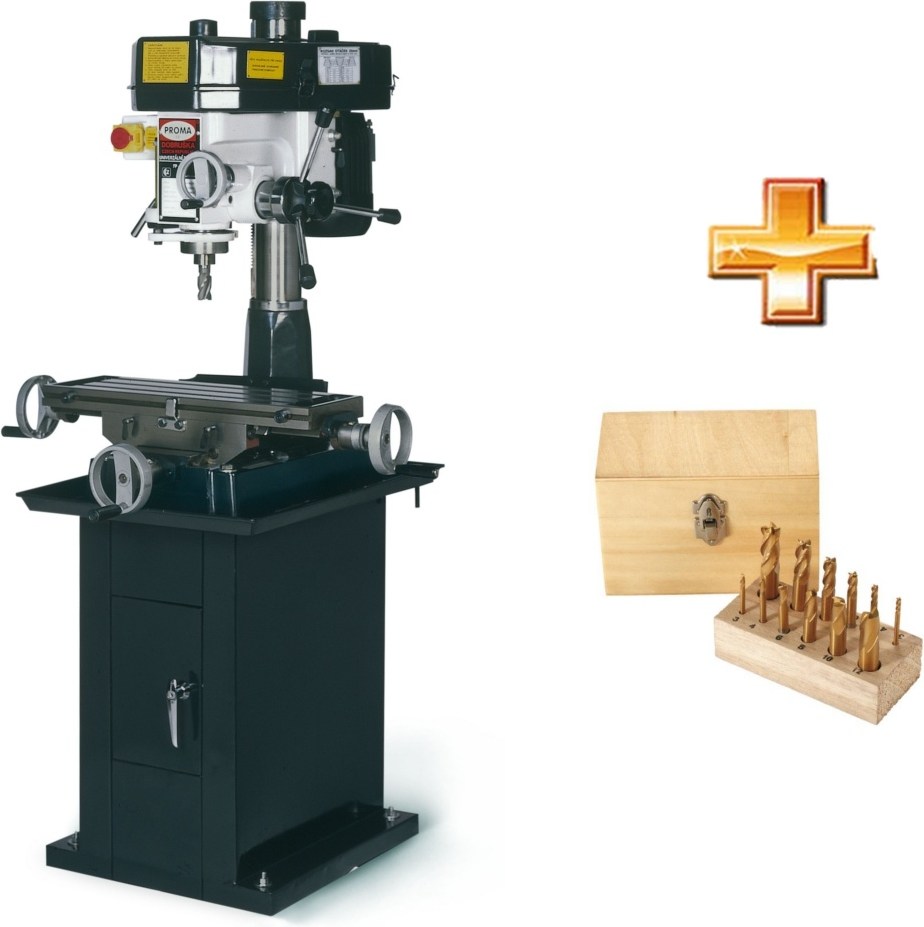

.- univerzální vyvrtávací frézka s křížovým stolem
.- vhodná do nástrojářských dílen, na údržby a do malých a středních výrobních provozů
.- konstrukci tvoří převážně litinové odlitky
.- lze použít pro vrtání i frézování
.- otáčky vřetena se nastavují pomocí polohy klínových řemenů na řemenicích
.- levý / pravý chod
.- je možné připojit frekvenční měnič pro plynulou změnu otáček (není součástí dodávky)
.
Přesnosti a tolerance:.
.- rovinnost stolu: 0,04 / 150 mm
.- kolmost vřetene ke stolu (otočně): 0,08 / 120 mm
.- házivost vřetene za pomocí trnu:- u vřetene: 0,03 mm- od vřetene: 0,04 / 100 mm
.- kolmost mezi podélným a příčným posuvem: 0,09 / 100 mm
.- rovinnost pojezdu stolu:- podélný: 0,02 / 200 mm- příčný: 0,04 / 200 mm
.- vertikální kolmost vřetene k pracovnímu stolu (úhelnice): 0,09 / 100 mm
.- rovinnost "T" drážky s pohybem stolu: 0,08 / 200 mm
.
Součástí dodávky:sklíčidlo 1 - 13, B16, klička sklíčidla, 4x inbus klíče 4, 5, 6, 8 mm, trn nástroje Mk III/ B16, montážní klíče, klín k vyrážení nástroje, 2x klínový řemen, klika k posouvání hlavy frézky, kolo jemného posuvu vřetene, 4x páka posuvu vřetene, 3x kola posuvu křížového stolu.
