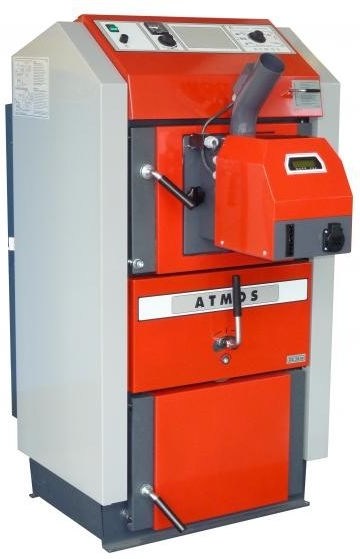

Atmos DC 24RS

Zplyňovacie kotly s horákom na drevené peletyDC18SDC18SDC18S s úpravouDC25S s úpravouDC24RS s úpravouDC30RS s úpravouC18S s úpravouAC25S s úpravouna princípe generátorového splyňovania s použitím odťahového ventilátora ( S ), ktorý odsáva spaliny z kotla. Teleso kotlov je vyrobené ako zvarenec z kvalitných oceľových plechov o hrúbke 8 až 3 mm, ktoré sa skladá :Zo zásobníka paliva ( 6 mm ), ktorý je vo vrchnej časti opatrený dvierkami s otvorom pre zabudovanie horáka na pelety a v spodnej časti opatrený zplyňovacie tryskou alebo otočným liatinovým zplynovacím roštom pre ľahké odstránenie popola. Z dohořívacího priestoru, ktorý je opatrený keramickými tvarovkami pre ideálne vyhorenie všetkých spáliteľných látok s vysokou účinnosťou pri ekologicky šetrnom spaľovaní.HORÁK NA PELETY ATMOS A25/A45Dávkovanie paliva : externým šnekovým dopravníkom riadeným z elektronickej regulácie horáka.Pre horák A25 sú určené externý bezhřídelové dopravníky DA1500 o dĺžke 1,5 m, DA2000 o dĺžke 2 ma dopravník DA2500 o dĺžke 2,5 m, všetky s priemerom 75 mm.Pre horák A45 sú určené externý hriadeľové dopravníky DRA50 o dĺžke 1,7 m, 2,5 m, 4 ma 5 ms priemerom 80 mm.Vrchný prikladacie dvierka zásobníka paliva sú upravené pre zabudovanie horáka ATMOS A25.A25horák A25ATMOS A25Horák ATMOS A25 je určený pre kvalitné biele pelety z mäkkého dreva bez kôry s priemerom 6 až 8 mm, s dĺžkou 10 až 25 mm a výhrevnosti 17-19 MJ.kg - 1. Výhodou týchto horákov je automatické zapaľovanie paliva pomocou žhaviace špirály, ktorá zapáli pelety kedykoľvek je potreba zakúriť. Horák a kotol tak pracuje na plný výkon s ??najvyššou účinnosťou a najlepšou kvalitou spaľovania. Na rozdiel od mnohých konkurenčných výrobkov, ktoré nemajú zapaľovacie zariadenie a musia udržovať žeravú vrstvu v spaľovacom priestore. Sú tak prevádzkované pri malom výkone, kedy klesá teplota spalín pod 100 ° C. Tým dochádza ku kondenzácii dechtov a kyselín v spaľovacom priestore, ku skracovaniu životnosti kotla, nehovoriac o nižšej účinnosti, vyššej spotrebe paliva, horšej kvalite spaľovanie, zanášanie kotla a teda k jeho častejšiemu čisteniu.HORÁK NA PELETY ATMOS A25Predpísané palivo : kvalitné drevené pelety ( biele ) o priemere 6 až 8 mm, dĺžke 5 až 25 mm a výhrevnosti 16 - 19 MJ.kg - 1.Displej horáka : slúži na zobrazovanie aktuálneho stavu horáka ak nastavovanie jeho funkciíRiadenie horáka : elektronickou reguláciou AC07X ( AC07 ), ktorá ovláda chod externého dopravníka, dvoch zapaľovacích špirál a ventilátora podľa požiadaviek kotla a vykurovacieho systému. Elektronika je istená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet do horáka, snímačom otáčok ventilátora a Fotocela pre snímanie plameňa. Chod horáka je signalizovaný na displeji elektronickej regulácie.Zapaľovanie paliva : automatické za pomoci dvoch elektrických zapaľovacích špirál.Základné funkcie horáka :Možnosť využitia dvoch rezervných výstupov R a R2 pre rôzne aplikácieMožnosť zapojenia štyroch rôznych čidiel TS, TV, TK a TSVTS - čidlo spodný na nádržiTV - čidlo vrchná na nádržiTK - snímač kotla alebo prostredný snímač na nádržiTSV - snímač spalín alebo solárneho paneluRiadenie horáka podľa dvoch teplôt na vyrovnávacej nádrži, Riadenie ventilátora kotla z horáka za pomoci rezervného výstupu, riadenie kotlového čerpadla z horáka za pomoci rezervného výstupu, ovládanie solárneho systému priamo z horáka. Pre horák A25 sú určené externý bezhřídelové dopravníky DA2000 o dĺžke 2 ma dopravník DA2500 o dĺžke 2,5 m, všetky s priemerom 75 mm.Pre horák ATMOS A25 sú určené tieto dopravníky :Šnekový dopravník pre horák ATMOS A25 typ DA2000 o dĺžke 2 ma priemerom 80 mmŠnekový dopravník pre horák ATMOS A25 typ DA2500 o dĺžke 2,5 ma priemerom 80 mmC18S, AC25SC18S a AC25SVýhody zabudovania horáka do štandardného kotla. Jednoduché a cenovo prijateľné riešenie. Možnosť spaľovať veľké kusy dreva alebo vykurovať komfortne peletami bez ručného prikladania.Ľahké prikladanie dreva, brikiet alebo uhlia bez dymu s odťahovým ventilátorom = čistá kotolňaVeľký zásobník na pelety 500, 1000 l ( časť kotolne ) = dopĺňanie paliva raz za 7 a 14 dní ( raz za rok )Pohodlné a bezprašné vyberanie popola s odťahovým ventilátorom raz za 14 až 30 dníAutomatické zapaľovanie peliet zapaľovacie špirálou u horáka už v základeVysoká účinnosť 83 až 91 % podľa typu paliva a kotla = veľká úspora nákladov na vykurovanieEkologické spaľovanie - kotol podľa ČSN EN 303-5 triedy 3 = dotácie z programu Zelená úsporám zo SFŽP ( mimo C18S a AC25S z dôvodumožnosti spaľovania uhlia )Chladiaca slučka proti prekúreniu = bez rizika poškodenia kotlaAutomatické vypnutie kotla po dohorení paliva spalinovým termostatMalé rozmery a moderný dizajn, InštaláciaPri inštalácii horáka do vrchných dvierok splyňovacieho kotla, je nutné použiť dopravník s minimálnou dĺžkou 2 metre, tak aby dĺžka hadice medzi dopravníkom a horákom bola minimálne 15 cm z dôvodu bezpečnosti.Optimálna dĺžka hadice je však cca 40 cm, tak aby bolo možné ľahko otvoriť dvierka s horákom na pelety pri čistení spaľovacej komory.doporučené zapojenieOdporúčaným zapojením kotla je zapojenie s LADDOMATOM 21 alebo termoregulačným ventilom a vyrovnávacou nádržou o objeme 500 alebo 1000l pre docielenie nízkej spotreby paliva a vysokej životnosti horáka a kotla. Pre ďalšiu úsporu paliva ( až 20 % ) a správnu funkciu nabíjania vyrovnávacej nádrže použite špeciálne vyvinutú reguláciu ATMOS ACD01 alebo sadu AS25, ktorá je určená pre špeciálne funkcie horáka ATMOS A25Do dotačného programu Zelená úsporám sú prihlásené kotly DC18S s úpravou, DC24RS s úpravou, AC25S s úpravou s horákom na pelety ATMOS A25. Preto je možné si tieto kotly objednať priamo z výroby v ľavom alebo pravom prevedení, už s úpravou pre zabudovanie horáka na pelety. V prípade, že budete chcieť horák nainštalovať do standardrního alebo iného kotla ATMOS, je možné si objednať špeciálnu sadu pre jeho prestavbu, umožňujúca inštaláciu horáku na pelety do vrchných dvierok. Súprava sa skladá z kompletných upravených dvierok, špeciálne elektroinštalácie a príslušenstva o 23 položkách.Sada pre zabudovanie horáku na pelety do vrchných dvierokpravým otváraním - kód : S0532s ľavým otváraním - kód : S0533Pozor - horák na pelety je možné nain.
